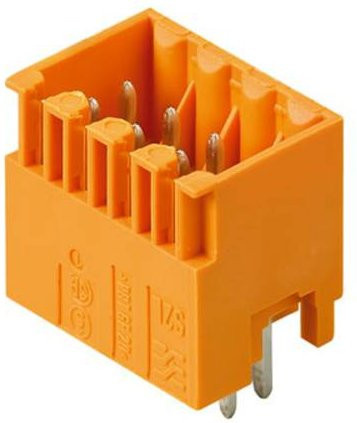

Der LP Verbinder S2L/B2L von Weidmüller ist eine hochpräzise Lösung für anspruchsvolle elektrische Anwendungen. Als flexibler Leiterplattenverbinder bietet dieser Steckverbinder eine zuverlässige Verbindung in komplexen Schaltungen. Mit einer Polzahl von 24 und zwei Steckkontaktreihen ist das Bauteil ideal für die effiziente Signalübertragung und Stromverteilung auf Leiterplatten konzipiert.

Die technische Konstruktion zeichnet sich durch ein Rastermaß von 3,5 mm sowohl bei den Kontakten als auch bei den Anschlüssen aus. Durch den 90° Winkel der Leiterplatte zum Kontakt ermöglicht die vertikale Ausrichtung eine platzsparende und strukturierte Montage. Der feste Steckverbinder ist mit einer Stiftkontaktausführung ausgestattet, wobei die Kontakte eine hochwertige Zinnbeschichtung aufweisen, die für eine optimale Leitfähigkeit sorgt.

Gefertigt aus robustem Thermoplast, bietet der Isolierkörper eine hohe Sicherheit und Stabilität. Die auffällige orange Farbe erleichtert zudem die Identifikation der Komponenten bei der Installation. Mit einer Bemessungsspannung von 125 V und einem Bemessungsstrom von 9 A deckt dieser Verbinder ein breites Spektrum an elektrischen Anforderungen ab. Zudem gewährleistet die Brennbarkeitsklasse V0 nach UL 94 einen hohen Sicherheitsstandard im Betrieb.

Dank der THR-Anschlussart und der Möglichkeit zum Löten lässt sich der Verbinder präzise in Ihre Elektronikprojekte integrieren. Er ist für einen weiten Temperaturbereich von -50 bis 100 °C ausgelegt, was ihn zu einem äußerst vielseitigen Leiterplattenverbinder für industrielle und technische Anwendungen macht.
