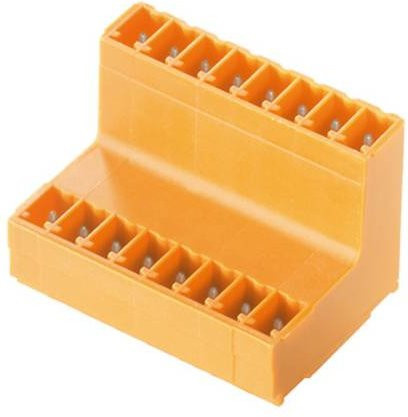

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvollen Platz auf deiner Leiterplatte.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anordnung der Anschlüsse erfolgt in zwei versetzten Ebenen, was dir einen freien und unkomplizierten Zugang zu jeder einzelnen Reihe ermöglicht. Mit einer Polzahl von 28 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layout-kompatibel zu gängigen Systemen, was eine nahtlose Integration in bestehende Designs gewährleistet.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen. Die verzinnten Kontakte sorgen für eine optimale Leitfähigkeit und Langlebigkeit. In der auffälligen Farbe Orange ist das Bauteil zudem leicht zu identifizieren. Um die Fehlerquote bei der Montage zu minimieren, bietet der Steckverbinder integrierten Platz für eine individuelle Beschriftung und Kodierung. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) setzt dieser Weidmüller Steckverbinder Maßstäbe in Sachen Leistung und Zuverlässigkeit.
