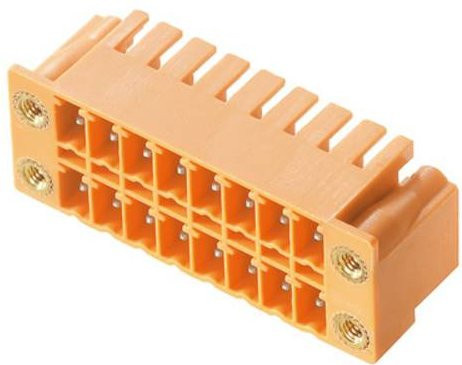

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die gezielt für den effizienten Wellenlötprozess entwickelt wurde. Mit einer Polzahl von 18 und einem Rastermaß von 3,81 mm fügt sich das Bauteil nahtlos in bestehende Layouts ein und ist mit gängigen Steckverbindern voll kompatibel.

Das Design der SCDN-Serie ermöglicht durch die Kombination mit der flachen Buchsenleiste BCF 3.81 (PUSH IN) die Nutzung von zwei kompakten Schnittstellen. Dank der 90°-Ausrichtung ist eine liegende Montage möglich, wobei die Anschlüsse in einer Ebene liegen. Dies gewährleistet einen frontplattenschlüssigen Zugang, der die Montageprozesse erheblich vereinfacht. Die orangefarbene Ausführung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstreicht auch die professionelle Qualität der Komponenten.

Für maximale Zuverlässigkeit im Betrieb ist der Steckverbinder verzinnt und für eine Lötstiftlänge von 3,2 mm ausgelegt. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Zusätzlich bietet die Konstruktion praktischen Spielraum für die individuelle Anpassung, da ausreichend Platz für Beschriftungen und eine sichere Kodierung vorhanden ist. So stellst du eine fehlerfreie Verbindung und eine klare Identifikation deiner Schaltkreise sicher.
