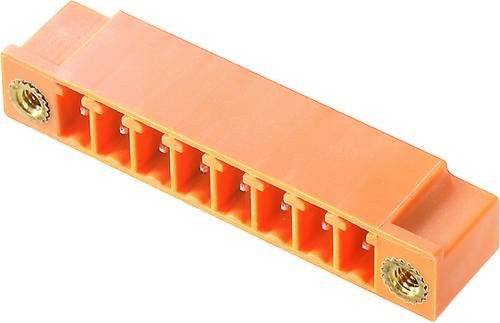

Mit dem Weidmüller Steckverbinder der Serie SC sicherst du dir eine hochwertige Lösung für die präzise Verbindung auf deiner Leiterplatte. Dieser Leiterplattensteckverbinder zeichnet sich durch eine optimierte Bauweise aus, die eine Steckrichtung parallel zur Leiterplatte ermöglicht. Durch das praktische Design in liegender Ausführung lässt sich der Baustein ideal in kompakte technische Umgebungen integrieren.

Die Stiftleiste verfügt über eine Polzahl von 12 und ist mit einem Rastermaß von 3,81 mm ausgestattet. Diese Spezifikation gewährleistet eine hervorragende Layout-Kompatibilität zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert. Dank der verzinnten Kontakte wird eine zuverlässige Signalübertragung sowie eine hohe Langlebigkeit der elektrischen Verbindungen sichergestellt. Die auffällige orange Farbe hilft dir zudem dabei, die Komponenten auf der Platine schnell und intuitiv zu identifizieren.

Für die technische Installation ist der Lötanschluss mit einer Lötstiftlänge von 3,2 mm konzipiert, was eine stabile und dauerhafte Montage ermöglicht. Der Steckverbinder ist für eine 90° Ausrichtung ausgelegt und bietet zudem ausreichend Platz für eine individuelle Bedruckung oder Kodierung sowie eine Aufnahme für Flutlichtanzeigen. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser elektrische Steckverbinder ein robustes und leistungsstarkes Bauteil für deine anspruchsvollen Elektronikprojekte.
