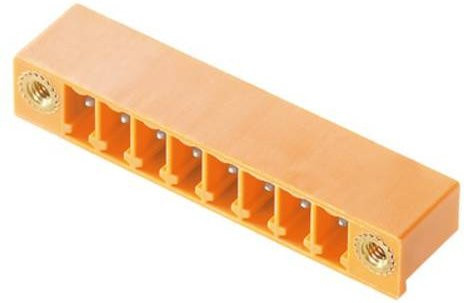

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine 270°-Abgangsrichtung aus, was bedeutet, dass der Winkel zwischen der Steckrichtung und dem Lötpin so definiert ist, dass die Steckrichtung parallel zur Leiterplatte verläuft. Dies ermöglicht es dir, Buchsenleisten komfortabel über Kopf zu stecken, was dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign verschafft.

Durch die kompakte Bauweise und die Möglichkeit, mehrere Leiterplatten parallel in einem Gehäuse anzuordnen, erreichst du eine besonders hohe Packungsdichte. Der Steckverbinder verfügt über einen praktischen Lötanschluss mit einer Lötstiftlänge von 3,2 mm und ist für eine zuverlässige Verbindung verzinnt. Mit einem Raster von 3,81 mm ist dieses Bauteil zudem layout-kompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert. Die auffällige orange Farbe sorgt dabei für eine gute visuelle Orientierung auf der Platine.

Technische Details unterstreichen die Leistungsfähigkeit dieses Komponenten-Sets: Die Polzahl von 3 und die robuste Bauweise machen diesen Steckverbinder zu einer idealen Wahl für professionelle Anwendungen. Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher leiten. Ob als geschlossene Variante oder mit Schraubflansch, dieser Weidmüller Steckverbinder bietet dir die nötige Flexibilität für dein nächstes Projekt.
