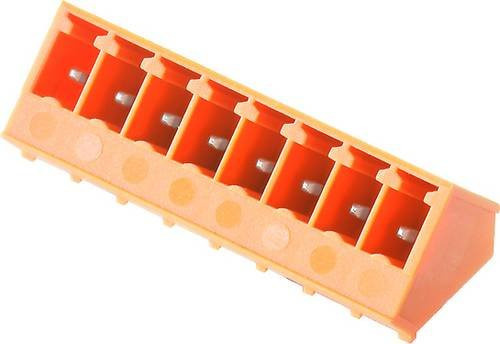

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besondere 135°-Abgangsrichtung aus. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Abgangsrichtung von 45° zur Leiterplatte, was dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign verschafft.

Durch das durchdachte, seitlich geschlossene Gehäusedesign in auffälligem Orange lässt sich eine hohe Packungsdichte erzielen. Dies ist besonders vorteilhaft, wenn du mehrere Stiftleisten parallel zu einem kompakten Steckerfeld anordnest, um den verfügbaren Platz optimal zu nutzen. Der Lötanschluss ist verzinnt und verfügt über eine Lötstiftlänge von 3,2 mm, was eine zuverlässige und dauerhafte Verbindung auf deiner Platine garantiert.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet zudem ausreichend Platz für eine individuelle Bedruckung oder Kodierung. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Die Polzahl von 3 macht dieses Bauteil zu einer idealen Wahl für spezifische Schaltungsanwendungen, bei denen es auf Kompaktheit und technische Präzision ankommt.
