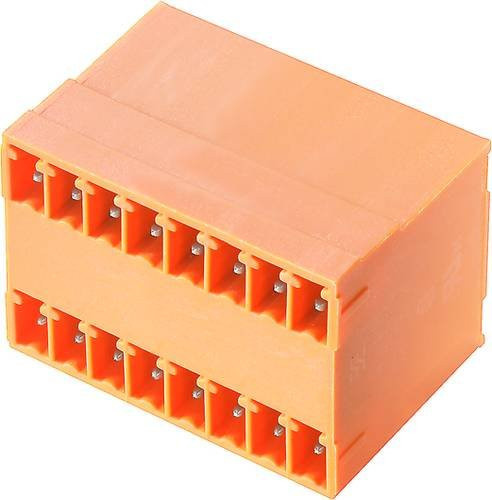

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf deiner Platine bewirkt. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Anschlüsse in einem einzigen Arbeitsgang realisieren, was deine Produktionsabläufe optimiert.

Dieser Steckverbinder zeichnet sich durch eine 90° Abgangsrichtung aus, wodurch die Anschlüsse liegend positioniert werden. Dies ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Kabelführung. Mit einem Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Die orange Farbgebung der seitlich geschlossenen Bauweise sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstreicht auch die professionelle Qualität der Komponenten.

Für eine präzise und sichere Anwendung bietet die Stiftleiste mit 18 Polen ausreichend Kapazität für komplexe Schaltungen. Die verzinnten Lötstifte mit einer Länge von 3,2 mm garantieren eine hervorragende Leitfähigkeit und eine dauerhaft stabile Verbindung. Zudem ist das Gehäuse so konzipiert, dass ausreichend Platz für eine individuelle Beschriftung und Kodierung vorhanden ist, um Verwechslungen zu vermeiden. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Lötanschluss ein zuverlässiger Partner für deine elektronischen Projekte.
