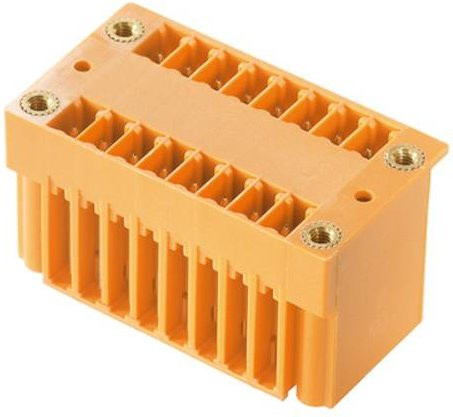

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Anschlüsse in einem einzigen Arbeitsgang realisieren, was deine Produktionsabläufe optimiert.

Dieser Leiterplattensteckverbinder zeichnet sich durch eine präzise Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anordnung in einer Ebene gewährleistet zudem einen frontplattenschlüssigen Zugang, der die Montage und Wartung erleichtert. Mit einem Rastermaß von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Für eine eindeutige Identifikation bietet das Gehäuse in auffälligem Orange ausreichend Platz für Beschriftungen und eine individuelle Kodierung.

Die technische Zuverlässigkeit wird durch die hochwertige, verzinnte Ausführung der Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm unterstrichen. Mit einer Polzahl von 14 bietet die Stiftleiste eine stabile Verbindung für deine elektronischen Komponenten. Die elektrischen Spezifikationen sind auf hohe Belastbarkeit ausgelegt, wobei die Komponente für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) und Stromstärken von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt ist. So erhältst du ein robustes und professionelles Verbindungselement für deine industriellen Anwendungen.
