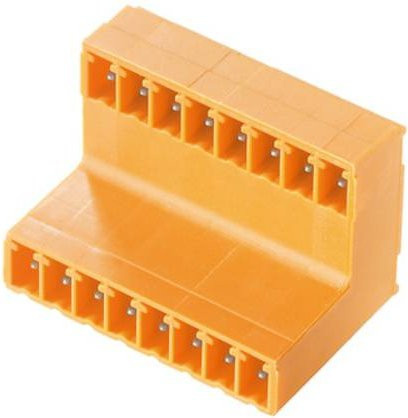

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvolle Zeit.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder einzelnen Reihe gewährleistet, was die Handhabung und Wartung erheblich erleichtert. Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren.

Gefertigt aus robustem Material und in einem auffälligen Orange gehalten, ist die Stiftleiste zudem seitlich geschlossen und mit einer Verzinnung für optimale Leitfähigkeit ausgestattet. Die Lötstiftlänge beträgt 3,2 mm, was eine sichere Verbindung beim Lötanschluss garantiert. Für eine fehlerfreie Identifikation bietet das Bauteil ausreichend Platz für Beschriftungen und eine individuelle Kodierung. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) setzt dieser Weidmüller Steckverbinder Maßstäbe in Sachen Zuverlässigkeit und Leistungsfähigkeit für deine Leiterplattenkomponenten.
