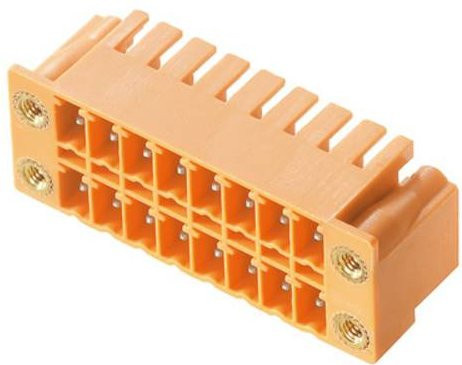

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die gezielt für den effizienten Wellenlötprozess entwickelt wurde. Mit einer Polzahl von 12 und einem Rastermaß von 3,81 mm fügt sich das Bauteil nahtlos in bestehende Systeme ein.

Das Design der SCDN-Serie ermöglicht durch die Kombination mit der flachen Buchsenleiste BCF 3.81 (PUSH IN) die Nutzung von zwei kompakten Schnittstellen auf engstem Raum. Dank der 90°-Ausrichtung ist der Steckverbinder liegend montierbar, was eine optimale Platzersparnis auf der Platine garantiert. Die Anschlüsse sind in einer Ebene angeordnet und ermöglichen so einen frontplattenschlüssigen Zugang, was die spätere Wartung und Installation erheblich erleichtert.

Für maximale Zuverlässigkeit sorgt der hochwertige Lötanschluss, bei dem die Lötstifte mit einer Länge von 3,2 mm versehen und fachgerecht verzinnt sind. Die auffällige orange Farbe des Steckverbinders unterstützt zudem die visuelle Identifikation in komplexen Schaltungen. Um Fehlverbindungen zu vermeiden, bietet das Bauteil ausreichend Platz für eine individuelle Beschriftung sowie eine sichere Kodierung.

In puncto elektrischer Leistung überzeugt dieser Steckverbinder durch eine Spannungsfestigkeit von 320 V (IEC) bzw. 300 V (UL) und eine Strombelastbarkeit von bis zu 17,5 A (IEC) bzw. 10 A (UL). Durch die Layout-Kompatibilität zu gängigen Steckverbindern stellt dieses Produkt eine ideale Wahl für professionelle Anwendungen dar, bei denen es auf Präzision und Langlebigkeit ankommt.
