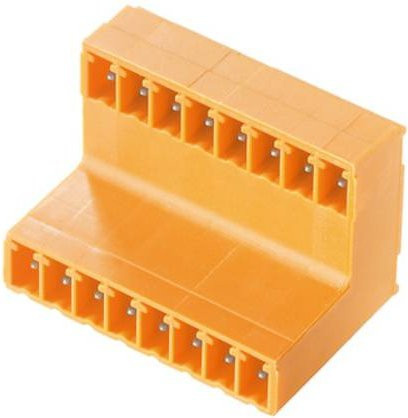

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvolle Zeit.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90 ° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder einzelnen Reihe gewährleistet, was die Handhabung erheblich erleichtert. Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen. Die auffällige orange Farbe sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Strukturierung auf der Leiterplatte.

Für maximale Zuverlässigkeit sorgt der hochwertige Lötanschluss, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und zur optimalen Leitfähigkeit verzinnt sind. Der seitlich geschlossene Aufbau schützt die Kontakte und sorgt für Stabilität. Zudem bietet das Bauteil integrierten Platz für Beschriftungen und eine einfache Kodierung, sodass du eine fehlerfreie Zuordnung der Schnittstellen sicherstellen kannst. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Steckverbinder ein robustes Element für deine technischen Projekte.
