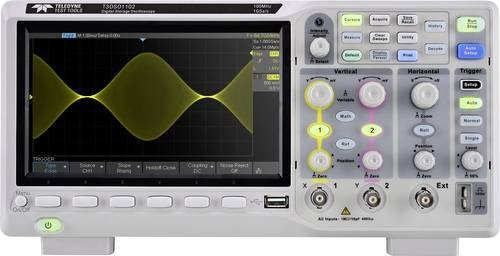

Das Teledyne Test Tools Oszilloskop der T3DSO1000 Serie bietet dir eine leistungsstarke Lösung für präzise Messungen und eine effiziente Signalanalyse. Je nach deinen spezifischen Anforderungen stehen dir verschiedene Konfigurationen zur Verfügung, die sowohl als 2-Kanal-Modell als auch als 4-Kanal-Modell erhältlich sind. Das 2-Kanal-Modell überzeugt durch eine analoge Bandbreite von 100 MHz, einen einzelnen ADC sowie eine maximale Abtastrate von 1 GSa/s, unterstützt von einem großzügigen Speichermodul mit 14 Mpts Sample-Speicher.

Für komplexere Anwendungen bieten die 4-Kanal-Varianten eine noch höhere Flexibilität und sind in Ausführungen mit 100 MHz und 200 MHz Bandbreite verfügbar. Diese Modelle sind mit zwei 1 GSa/s ADCs und zwei 14 Mpts Speichermodulen ausgestattet. Wenn du alle Kanäle gleichzeitig nutzt, erreicht jeder Kanal eine Abtastrate von 500 MSa/s bei einer Standard-Satzlänge von 7 Mpts. Solltest du hingegen nur einen einzelnen Kanal pro ADC aktivieren, profitierst du von der maximalen Abtastrate von 1 GSa/s und einer Aufzeichnungslänge von bis zu 14 Mpts.

Die Bedienung gestaltet sich durch das durchdachte Frontpanel-Design äußerst intuitiv, da die am häufigsten benötigten Funktionen schnell und unkompliziert zugänglich sind. Ein besonderer Vorteil für die professionelle Signalverarbeitung ist die integrierte Unterstützung für die Dekodierung serieller Busse. Das Gerät wird standardmäßig mit Optionen für die Triggerung und Dekodierung von Protokollen wie I2C, SPI, UART, RS232, CAN und LIN geliefert, was dir eine umfassende Analyse verschiedenster Kommunikationsschnittstellen ermöglicht.
