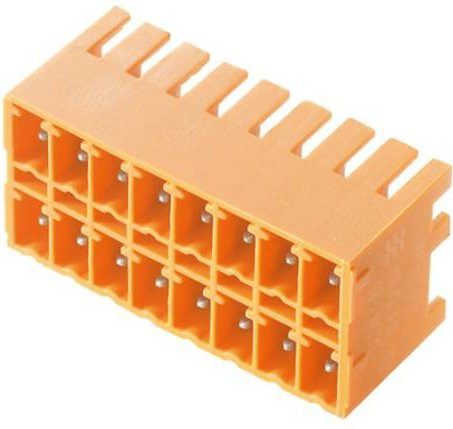

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die speziell für den effizienten Wellenlötprozess entwickelt wurde. Durch die seitliche Schließung und die kompakte Bauform der SCDN-Serie lässt sich eine optimale Platzersparnis auf der Leiterplatte erzielen.

Das Bauteil verfügt über einen Lötanschluss mit einer Lötstiftlänge von 3,2 mm und ist für eine Polzahl von 8 ausgelegt. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und ermöglicht eine nahtlose Integration in bestehende Schaltungen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Identifikation der Anschlüsse im technischen Aufbau.

Ein wesentlicher Vorteil dieser 90° Stiftleiste ist die Anordnung der Anschlüsse in einer Ebene, was einen frontplattenschlüssigen Zugang ermöglicht. In Kombination mit der flachen Buchsenleiste BCF 3.81 (PUSH IN) entstehen zwei kompakte Schnittstellen, die eine zuverlässige Verbindung gewährleisten. Die verzinnten Kontakte garantieren zudem eine exzellente Leitfähigkeit und Langlebigkeit der Verbindung.

Für eine einfache Handhabung und Fehlervermeidung bietet der Steckverbinder integrierten Platz für Beschriftungen und Kodierung. Mit technischen Spezifikationen wie einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist diese elektronische Komponente für eine Vielzahl von industriellen Anwendungen bestens gerüstet.
