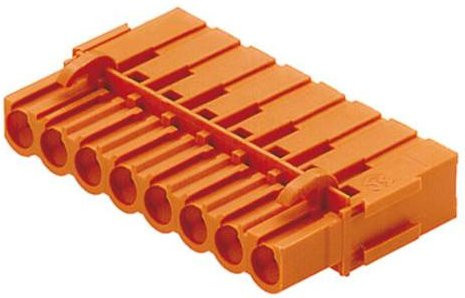

Dieser hochwertige Leiterplattensteckverbinder von Weidmüller bietet eine zuverlässige Lösung für Ihre anspruchsvollen elektrischen Verbindungen. Als präzise gefertigter Buchsenstecker in auffälligem Orange ermöglicht er eine klare visuelle Identifikation innerhalb komplexer Schaltungen und sorgt für eine strukturierte Arbeitsweise bei der Montage.

Die technische Ausstattung des Steckverbinders ist auf Effizienz und Sicherheit ausgelegt. Mit einer Polzahl von 9 und einem Rastermaß von 5,08 mm lässt sich das Bauteil ideal in entsprechende Leiterplattenlayouts integrieren. Die Ausrichtung erfolgt in einem 180°-Winkel, was eine direkte und platzsparende Anbindung ermöglicht. Dank der praktischen Crimpanschluss-Technologie lassen sich die Leitungen schnell und sicher fixieren, wodurch eine dauerhaft stabile Verbindung gewährleistet ist.

Für die technische Planung bietet der Steckverbinder vielseitige Spezifikationen. Der Klemmbereich ist flexibel gestaltet und unterstützt Querschnitte von 0,25 bis 2,5 mm² (IEC) bzw. 26 bis 14 AWG (UL). In Bezug auf die elektrische Belastbarkeit ist das Bauteil für eine Bemessungsspannung von bis zu 400 V (IEC) bzw. 300 V (UL) und eine Bemessungsstromstärke von 21 A (IEC) bzw. 10 A (UL) ausgelegt. Dies macht den Steckverbinder zu einer robusten Komponente für professionelle Anwendungen im Bereich der Elektronikfertigung und Automatisierungstechnik.
