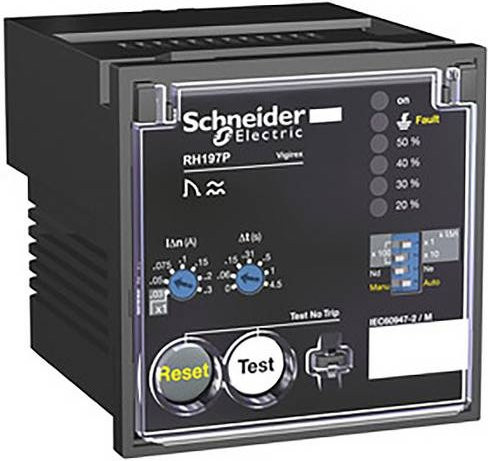

Das VigiPacT RH197P von Schneider Electric ist ein hochpräzises Fehlerstromschutzrelais, das speziell für die sichere Frontplattenmontage entwickelt wurde. Dieses professionelle Gerät dient dem umfassenden Schutz vor direkten oder indirekten Kontakten mit Personen sowie der Vermeidung von Brandgefahren und Schäden an Motoren. Durch die Messung des Erdschlussstroms in einer elektrischen Anlage bietet es eine zuverlässige Sicherheitslösung für komplexe Installationen.

Die Funktionsweise basiert auf der Zusammenarbeit mit einem zugehörigen Ringkernwandler, der den Strom misst und bei Überschreitung des eingestellten Schwellenwerts den Schutzschalter auslöst. Als RCD der Fehlerstromschutzklasse Typ A bietet das Relais eine außergewöhnliche Flexibilität bei der Konfiguration. Du kannst die Stromempfindlichkeit über 19 verschiedene Schwellenwerte im Bereich von 30 mA bis 30 A individuell anpassen. Zudem lässt sich die Zeitverzögerung mit sieben verschiedenen Einstellungen von sofort bis zu 4,5 Sekunden präzise steuern.

Für eine optimale Überwachung verfügt das Gerät über einen Alarm, der per Dip-Schalter auf 50 % von IDn eingestellt werden kann. Ein praktischer Schalter ermöglicht dir die Wahl zwischen einem manuellen Reset vor Ort oder einem automatischen Reset nach der Fehlerbehebung. Das System ist für eine Versorgungsspannung von 380/415V AC (50/60Hz) ausgelegt und kann eine überwachte Spannung von bis zu 1000V AC verarbeiten. Mit der Schutzart IP40 ist das in Schwarz gehaltene Modul ideal für die Installation auf Schalttafeln geeignet. Um die volle Funktionalität zu gewährleisten, muss das Relais mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden.
