Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine seitlich geschlossene Bauweise aus und ist speziell für den effizienten Lötanschluss konzipiert. Mit einem Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern, was eine nahtlose Integration in bestehende Systeme ermöglicht.

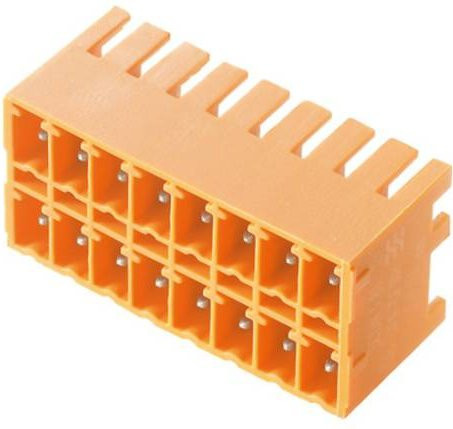

Besonders hervorzuheben ist die flache Bauform der SCDN Doppelstock-Stiftleiste, die ideal für den Wellenlötprozess optimiert wurde. In Kombination mit der kompakten BCF 3.81 Buchsenleiste entstehen zwei effiziente Schnittstellen, die durch ihre 90°-Ausrichtung eine liegende Montage erlauben. Diese Anordnung ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine platzsparende Installation auf der Platine. Die orange Farbe des Steckverbinders sorgt zudem für eine gute visuelle Identifikation innerhalb der Baugruppe.

Für maximale Zuverlässigkeit im Betrieb ist die Stiftleiste verzinnt und für elektrische Belastungen ausgelegt. Sie unterstützt Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) und ist für Ströme von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Um die Fehlerquote bei der Montage zu minimieren, bietet das Design integrierten Platz für Beschriftungen und Kodierung. Mit einer Polzahl von 6 und einer Lötstiftlänge von 3,2 mm stellt dieser Steckverbinder eine technisch ausgereifte Komponente für professionelle Anwendungen dar.
