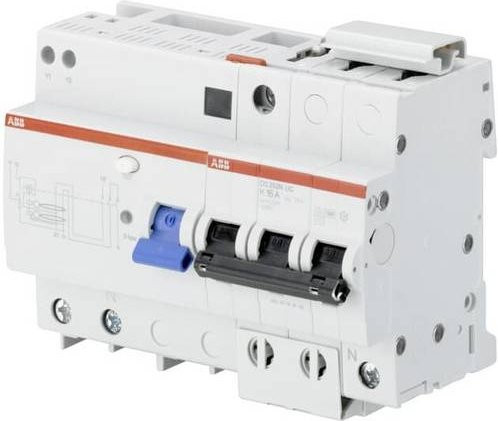

Die ABB DS250N-UC Baureihe stellt eine hochspezialisierte Lösung für den anspruchsvollen Einsatz im Bereich der Gleichstrom-Nahverkehrsbahnen dar. Diese professionellen FI/LS-Kombinationen, auch bekannt als RCBOs, wurden gezielt für die komplexen Anforderungen innerhalb des Oberleitungsbereichs entwickelt. Sie bieten einen umfassenden Personen- und Sachschutz sowie einen zuverlässigen Schutz vor elektrisch gezündeten Bränden, wobei sie die strengen Vorgaben der Normen DIN VDE 0100-410 und DIN VDE 0100-530 konsequent erfüllen.

Ein wesentliches Merkmal dieser Schutzschaltung ist ihre Fähigkeit, auch bei schwierigsten Stromverläufen sicher zu agieren. Die Kombination gewährleistet Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen gegen Erde sowie bei glatten Gleichfehlerströmen mit unterschiedlichsten Frequenzen. Durch die Integration eines allstromsensitiven FI-Blocks vom Typ B ist das System optimal auf die spezifischen elektrischen Bedingungen im Schienenverkehr abgestimmt. Die technische Konstruktion umfasst zudem einen LS-Teil, der aus ein bis drei Außenleiterpolen in AC-Ausführung sowie zwei gegenläufig geschalteten Neutralleiterpolen in UC-Ausführung besteht.

Die Sicherheit wird durch differenzierte Schutzfunktionen maximiert: Während ein Fehlerschutz beim indirekten Berühren gewährleistet wird, bietet die Komponente mit einem I∆n ≤ 30 mA zusätzlichen Personenschutz und mit einem I∆n ≤ 300 mA einen effektiven Brandschutz. Die DS250N-UC entspricht exakt den Empfehlungen der VDV-Schrift 509 und erfüllt die Produktnormen Typ A nach DIN EN 61009-1 sowie Typ B nach DIN EN 60947-2. Da die Schalter bereits werksseitig komplett zusammengebaut geliefert werden, profitierst du von einer hohen Verarbeitungsqualität und einer direkten Einsatzbereitschaft in deiner elektrischen Energieanlage.
