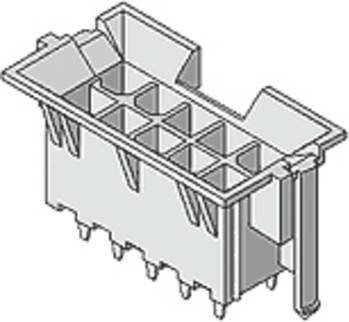

Das Molex Mini-Fit HCS Header ist eine hochpräzise Komponente für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Dieser vertikale Header mit einer Doppelreihe bietet durch seine Bauweise eine optimale Platzersparnis auf der Leiterplatte und ermöglicht eine effiziente Signalübertragung. Mit einem Rastermaß von 4,20 mm ist das Bauteil ideal auf standardisierte Stecksysteme abgestimmt und gewährleistet eine zuverlässige Passgenauigkeit.

Ein besonderes Merkmal dieses Modells ist die Funktion des Blind Mating, die ein sicheres Zusammenstecken auch bei schwierigen Sichtverhältnissen oder engen Bauraumgegebenheiten ermöglicht. Um eine dauerhafte und stabile Verbindung zu garantieren, verfügt der Header über einen integrierten Snap-in Plastic Peg PCB Lock. Dieser Kunststoff-Verriegelungsmechanismus fixiert die Komponente sicher auf der Leiterplatte und schützt die Verbindung vor ungewolltem Lösen durch Vibrationen oder mechanische Einflüsse.

Gefertigt aus hochwertigem PA Polyamid Nylon 6/6, zeichnet sich das Bauteil durch eine hohe thermische Beständigkeit und mechanische Belastbarkeit aus. Die graue Farbgebung fügt sich dezent in technische Baugruppen ein. Dank der halogenfreien Materialzusammensetzung erfüllt der Header zudem moderne Sicherheitsstandards für umweltfreundliche Elektronikkomponenten. Mit insgesamt 18 Circuits bietet dieser Header ausreichend Anschlüsse für komplexe Schaltungsdesigns, während das Design ohne Drain Holes eine saubere Montage ermöglicht.
