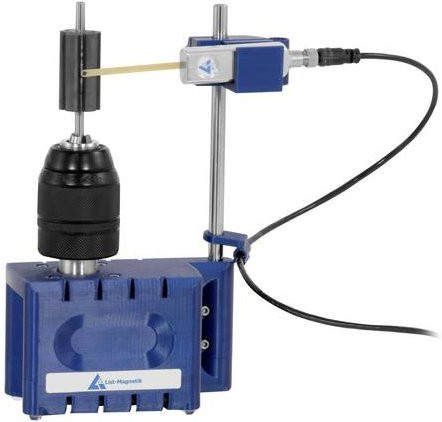

Das Magnetfeldprüfgerät Rotor-Check 400 von PCE Instruments bietet dir eine hochpräzise Lösung für die professionelle Analyse von Rotoren. Diese spezialisierte Prüfvorrichtung ermöglicht es dir, den Verlauf der Magnetfeldstärke sowie den Magnetwinkel exakt zu bestimmen. Durch den direkten Anschluss des Geräts und der Messsonde via USB an einen Windows-PC erhältst du eine nahtlose Verbindung für eine effiziente Magnetfeldmessung und detaillierte Datenverarbeitung.

Mit diesem System kannst du entscheidende Parameter eines Magnetrotors mit höchster Genauigkeit ermitteln. Dazu gehören die Magnetisierungsqualität, die Identifikation von Fehlern beim Zusammenbau des Lamellenstapels sowie die Analyse von Einflüssen durch Inhomogenitäten im laminierten Kern. Auch die Position des Lamellenstapels zur Welle, die Streufeldmagnetisierung sowie lokale und globale Polspitzen lassen sich zuverlässig erfassen. Zudem liefert das Gerät wertvolle Informationen zur Flussdichte in der Polmitte, zur Polbreite, zum Polversatz und ermöglicht einen präzisen Polvergleich.

Ein exakter, hochauflösender Schrittmotor sorgt dafür, dass der Rotor innerhalb weniger Sekunden um 360° gedreht wird. Die mitgelieferte Software RotorCheck unterstützt dich dabei, eine präzise Kurve der Magnetfeldstärke aufzuzeichnen und statistische Auswertungen durchzuführen. Um vergleichbare Ergebnisse zu garantieren, wird die Messsonde mithilfe einer höhenverstellbaren Fixierung in einem konstanten Abstand zum Rotor positioniert. Dies gewährleistet eine gleichbleibende Qualität über den gesamten Messverlauf hinweg. Die Flexibilität des Geräts wird durch die variable Fixierung unterstrichen, die eine Höhe von bis zu 12 cm erreicht, während die Rotorachse eine Dicke von bis zu 13 mm aufweisen kann.
