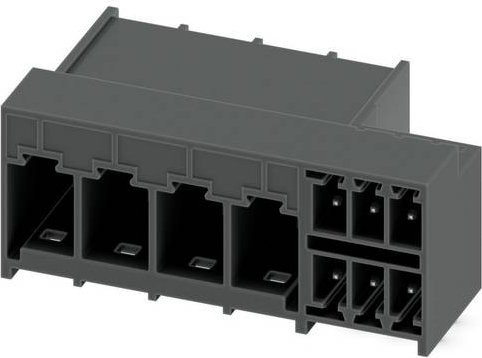

Die Leiterplatten-Hybrid-Grundleiste von Phoenix Contact bietet eine hochpräzise Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese hochwertige Komponente aus der Artikelfamilie PCH 6/..+6-G-THR zeichnet sich durch ihre robuste Bauweise und technische Zuverlässigkeit aus. Mit einer Polzahl von 10 und einer Anzahl von einer Reihe ist diese Grundleiste ideal für Anwendungen konzipiert, die eine effiziente Platznutzung auf der Leiterplatte erfordern.

Das COMBICON PC 6 hybrid Stecksystem ermöglicht eine flexible und sichere Handhabung. Dank der schwarzen Farbe und der präzisen Verarbeitung fügt sich die Leiste nahtlos in professionelle Schaltungsdesigns ein. Ein wesentliches Merkmal ist die Kontaktoberfläche aus Sn (Zinn), die in Kombination mit der Stift-Kontaktart für eine optimale Leitfähigkeit sorgt. Mit einem Nennquerschnitt von 6 mm² und einem Nennstrom, der flexibel zwischen 8 A und 41 A liegt, bewältigt das Bauteil auch höhere elektrische Lasten mühelos. Die Bemessungsspannung von 630 V (III/2) unterstreicht die Leistungsfähigkeit dieser Komponente.

Für die technische Integration ist das lineare Pinning mit einer Pinlänge von 2,6 mm entscheidend. Das Rastermaß von 7,62 mm gewährleistet eine exakte Passform bei der Montage. Die Verbindung erfolgt unkompliziert über das THR-Löten oder Wellenlöten, was die Effizienz in der automatisierten Bestückung steigert. Durch die integrierte Rastverriegelung wird eine stabile und dauerhafte Verbindung sichergestellt, während das Standard-Steckgesicht eine universelle Kompatibilität innerhalb des Systems bietet.
