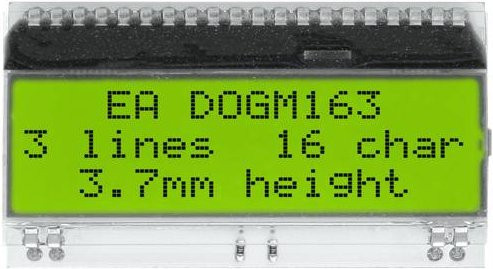

Das 3-zeilige Display aus der DOG-Serie von DISPLAY VISIONS bietet eine präzise und effiziente Lösung für die visuelle Datenausgabe in technischen Projekten. Mit einer Kapazität von jeweils 16 Zeichen pro Zeile ermöglicht dieses Modul die Darstellung wichtiger Informationen in einer klaren gelb-grünen Schrift. Die Zeichenhöhe von 3,65 mm sorgt dabei für eine gute Lesbarkeit der angezeigten Daten.

Dank des flachen COG-Designs lässt sich das Modul platzsparend und unauffällig in bestehende Gehäuse oder Schaltungen integrieren. Die technische Flexibilität wird durch die Unterstützung von sowohl 5V als auch 3,3V Spannungen gewährleistet, wobei die Wahl der Betriebsspannung über die externe Beschaltung erfolgt. Für eine einfache und direkte Integration in Ihre Hardware sind praktische Pins für die Platinenmontage mit einem Standard-Raster von 2,54 mm bereits vorhanden.

Ein integrierter ST7036 Kontroller bildet das Herzstück des Displays und bietet einen Zeichensatz, der dem weit verbreiteten HD44780 ähnelt, was die Kompatibilität und Programmierung erleichtert. Um die Sichtbarkeit unter verschiedenen Lichtverhältnissen zu optimieren, kann der Kontrast per Befehl individuell eingestellt werden. Zudem bietet das Display die Möglichkeit, bis zu 8 Zeichen frei zu definieren, was Ihnen maximale gestalterische Freiheit bei der Anzeige spezifischer Symbole oder Zeichen gibt. Bitte beachten Sie, dass dieses Modell als nicht beleuchtetes Display konzipiert ist.
