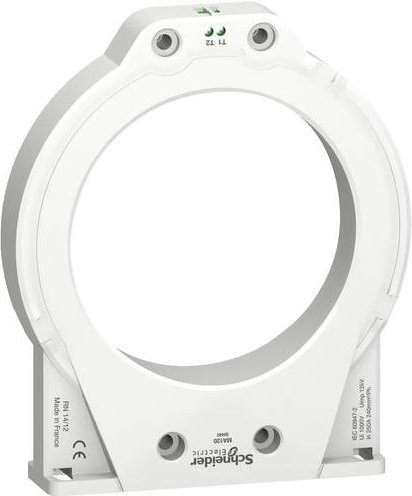

Der hochwertige Ringkern von Schneider Electric bietet eine präzise Lösung für die professionelle Überwachung elektrischer Systeme. Dieses spezialisierte Bauteil wurde gezielt für den Einsatz mit den Vigilohm Isolationsfehlersuchgeräten sowie den VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A entwickelt. Durch seine technische Beschaffenheit ermöglicht er eine zuverlässige Kontrolle der eingespeisten Komponenten und stellt eine essenzielle Komponente für die Sicherheit in komplexen elektrischen Installationen dar.

Ein wesentliches Merkmal dieses Toroids ist seine Leistungsfähigkeit bei der Messung von Strömen. Er ist für einen Nennstrom von bis zu 250A ausgelegt, was ihn zu einem vielseitigen Werkzeug für verschiedene Überwachungs- und Schutzrelais macht. Mit einem präzisen Übertragungsverhältnis von 1/1000 gewährleistet das Gerät eine exakte Signalübertragung für eine optimale Fehlererkennung. Die Konstruktion ist auf Effizienz und Genauigkeit optimiert, um die Integrität deiner elektrischen Anlagen dauerhaft zu unterstützen.

Für die Installation ist die Handhabung der Kabel entscheidend, um die volle Funktionalität zu gewährleisten. Die Kabel sollten innerhalb des Ringkerns zentriert werden, wobei der Gesamtdurchmesser aller Kabel einen Wert von 60 mm nicht überschreiten darf. Der Innendurchmesser des Toroids beträgt 120 mm, was eine flexible Anwendung ermöglicht. Zudem ist der Ringkern für eine hohe Belastbarkeit ausgelegt, da er einen maximalen Querschnitt von 240 mm² pro Phase für Kupferleiter unterstützt. Mit einem geringen Gewicht von 0,450 kg lässt sich das Bauteil zudem leicht und unkompliziert in bestehende Systeme integrieren.
