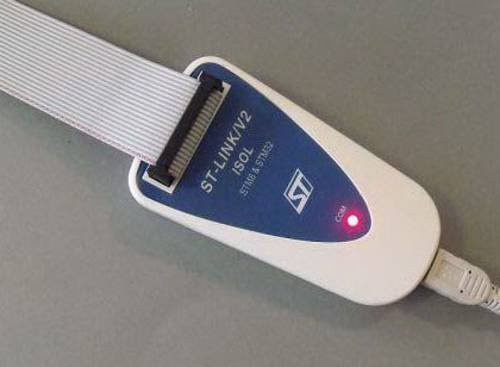

Der ST-LINK/V2 von STMicroelectronics ist ein leistungsstarkes Werkzeug für die professionelle Entwicklung, das als zuverlässiger In-Circuit-Debugger und Programmierer fungiert. Dieses Modul wurde speziell für die effiziente Arbeit mit den Mikrocontroller-Familien STM8 und STM32 konzipiert. Durch die Integration des Single-Wire-Interface-Moduls (SWIM) sowie der JTAG/Serial-Wire-Debugging (SWD)-Schnittstelle ermöglicht das Gerät eine nahtlose Kommunikation mit jedem STM8- oder STM32-Mikrocontroller auf deiner Applikationsplatine.

Ein wesentliches Merkmal dieses Modells ist die integrierte digitale Isolierung zwischen deinem PC und der Ziel-Applikationsplatine, was für zusätzliche Sicherheit und Stabilität während des Entwicklungsprozesses sorgt. Für STM8-Anwendungen nutzt das Gerät eine USB 2.0 Full Speed kompatible Schnittstelle, die eine reibungslose Interaktion mit der Software ST Visual Develop (STVD) oder ST Visual Program (STVP) gewährleistet. Die Stromversorgung erfolgt dabei unkompliziert über einen USB-Anschluss mit 5 V.

Die Vielseitigkeit des Geräts zeigt sich in den spezifischen Funktionen der Schnittstellen. Die SWIM-Schnittstelle unterstützt eine Anwendungsspannung von 1,65 V bis 5,5 V und bietet sowohl Low-Speed- als auch High-Speed-Modi an, wobei die Programmiergeschwindigkeiten bis zu 12,8 KByte/s erreichen. Für die JTAG/SWD-Kommunikation ist das Modul für Spannungen zwischen 1,65 V und 3,6 V ausgelegt und verfügt über 5-V-tolerante Eingänge. Damit ist der ST-LINK/V2 ein unverzichtbares Instrument für präzises Debugging und effizientes Programmieren in der Mikrocontroller-Entwicklung.
