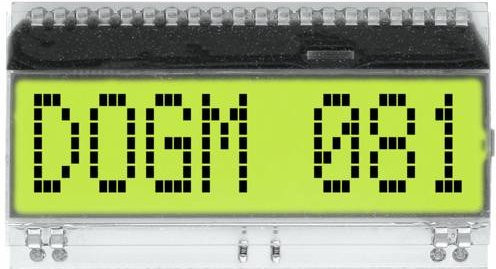

Das DOG-Serie Display von DISPLAY VISIONS bietet eine effiziente und kompakte Lösung für die visuelle Datenausgabe in elektronischen Projekten. Mit seinem flachen COG-Design fügt sich das Modul nahtlos in gering dimensionierte Gehäuse ein und ermöglicht eine präzise Anzeige von Informationen. Das Display verfügt über ein 1-zeiliges Display, das bis zu 8 Zeichen in einer gut lesbaren Schriftgröße von 11,97 mm darstellen kann. Die Farbkombination aus gelb/grün sorgt für eine klare Sichtbarkeit der Zeichen auf dem Bildschirm.

Ein wesentlicher Vorteil dieses Moduls ist die hohe Flexibilität bei der Integration in deine Schaltungen. Das Display ist sowohl für eine Betriebsspannung von 5V als auch für 3,3V ausgelegt, was die Kompatibilität mit verschiedenen Mikrocontrollern erhöht. Dank des integrierten ST7036 Kontrollers, der einen Zeichensatz ähnlich dem weit verbreiteten HD44780 nutzt, lässt sich die Steuerung unkompliziert realisieren. Zudem hast du die Möglichkeit, bis zu 8 Zeichen individuell zu definieren, um spezifische Anforderungen deiner Anwendung zu erfüllen.

Für die technische Umsetzung ist das Modul mit praktischen Pins für die direkte Platinenmontage ausgestattet, die einem Standardraster von 2,54 mm entsprechen. Dies erleichtert die Montage auf Leiterplatten erheblich. Um die optimale Darstellung zu gewährleisten, kann der Kontrast per Befehl individuell eingestellt werden. Bitte beachte, dass die Beleuchtung für dieses Display separat erworben werden muss, wobei eine gelb/grüne Beleuchtung für ein harmonisches Gesamtbild empfohlen wird.
