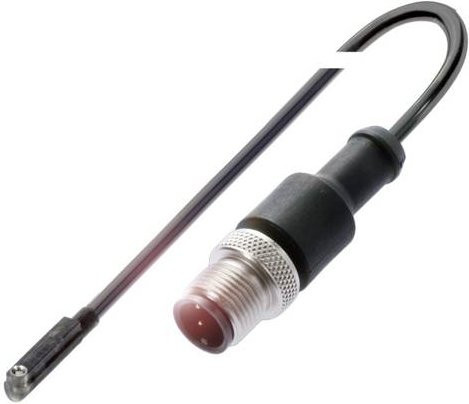

Der Magnetfeld-Sensor BMF von Balluff bietet eine hochpräzise Lösung für die berührungslose Erfassung der Kolbenstellung in pneumatischen Systemen. Dank der speziellen Konstruktion für die C-Nut lässt sich dieser Sensor besonders fest und sicher montieren. Durch die Möglichkeit des Einbaus von oben ist er ideal für platzkritische Anwendungen geeignet, bei denen ein seitliches Einführen aufgrund verschlossener Nutenenden nicht möglich ist. Das robuste Gehäusematerial aus PA 12 in schwarzer Ausführung gewährleistet dabei eine hohe Langlebigkeit in industriellen Umgebungen.

Dieses technische Bauteil zeichnet sich durch seine extrem kompakte Bauform aus, was es zur optimalen Wahl für den Einsatz in Greifern und Kurzhubzylindern macht. Das Funktionsprinzip des Magnetfeld-Sensors ermöglicht es, die Position des Kolbens direkt durch die Zylinderwandung hindurch zu detektieren. Das System ist dabei äußerst flexibel und kann sowohl mit starken als auch mit schwachen Magneten betrieben werden. Mit einer hohen Schaltfrequenz von 7000 Hz und einem optimierten Ansprechweg reagiert der Sensor blitzschnell auf Positionsänderungen.

Für eine zuverlässige Signalübertragung ist der Sensor mit einem M12x1-Stecker (4-polig, A-codiert) ausgestattet, wobei das PUR-Kabel eine hohe Flexibilität bietet. Die Schutzart IP67 garantiert zudem einen effektiven Schutz gegen das Eindringen von Staub und Wasser. Die technischen Spezifikationen umfassen eine Betriebsspannung von 10 bis 30 VDC sowie einen PNP Schließer (NO) Schaltausgang. Die Abmessungen des Sensors betragen B/T/H: 16,8 x 2,9 x 4,5 mm.
