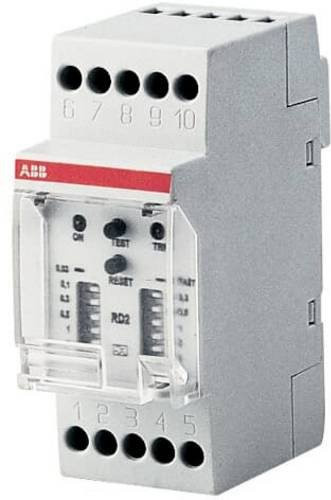

Das Differenzstromrelais RD2 der Marke ABB bietet eine hochpräzise Lösung für den zuverlässigen Erdschlussschutz von Leitungen und Geräten. Als leistungsstarker Fehlerstrom-Monitor ist dieses Gerät speziell für den Einsatz in Ein- und Dreiphasennetzen mit höheren Bemessungsströmen konzipiert. In Kombination mit einem externen Ringkernwandler ermöglicht das RD2 eine lückenlose Überwachung und sorgt für maximale Sicherheit in deiner elektrischen Installation.

Die Funktionsweise des Systems ist auf höchste Effizienz ausgelegt: Tritt ein pulsstromsensitiver Erdfehlerstrom auf, übermittelt der Wandler ein Signal an das Relais. Dieses wertet den Stromfluss aus und vergleicht ihn mit dem von dir gewählten Schwellenwert. Sobald dieser Wert überschritten wird, schaltet das Ausgangsrelais nach der definierten Zeit, während eine rote LED den Alarmstatus visuell signalisiert. Ein besonderer Sicherheitsvorteil ist die kontinuierliche Überprüfung der Verbindung zwischen Relais und Wandler, wodurch auch bei einer Unterbrechung der Verbindung eine sichere Abschaltung erfolgt.

Für eine individuelle Anpassung an deine Anforderungen stehen dir praktische Minidip-Schalter zur Verfügung. Damit kannst du sowohl die Fehlerstromempfindlichkeit als auch die Ansprechzeit des Relais präzise einstellen. Die Flexibilität des Systems wird durch die verschiedenen Wandleroptionen unterstrichen: Während der modulare Wandler TRM einfach auf die DIN-Schiene aufgeschnappt werden kann, sind die TR-Wandler für eine stabile Verschraubung vorgesehen. Zur einfachen Wartung und Funktionskontrolle kannst du mittels der integrierten Test-Taste einen Differenzstrom simulieren, der das Relais unverzüglich in den Alarm-Status versetzt.
