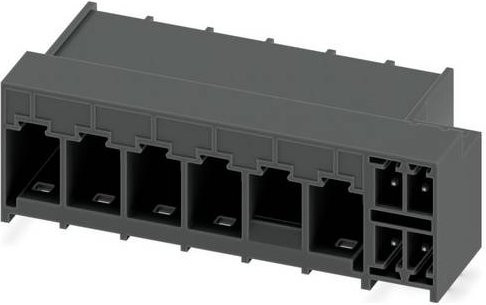

Die Phoenix Contact Leiterplatten-Hybrid-Grundleiste aus der Artikelfamilie PCH 6/..+4-GL-THR bietet eine hochpräzise Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese schwarze Grundleiste zeichnet sich durch ihre robuste Bauweise und die hohe Zuverlässigkeit im Einsatz aus. Mit einer Polzahl von 9 und einem Rastermaß von 7,62 mm ist sie ideal auf standardisierte Anforderungen abgestimmt und ermöglicht eine effiziente Platznutzung auf Ihrer Leiterplatte.

Dank des innovativen COMBICON PC 6 hybrid Stecksystems lässt sich die Komponente nahtlos in bestehende Strukturen integrieren. Die Grundleiste verfügt über ein lineares Pinning mit einer Pinlänge von 2,6 mm, wobei pro Potenzial drei Lötpins zur Verfügung stehen. Dies gewährleistet eine stabile elektrische Anbindung. Die Montage erfolgt unkompliziert durch THR-Löten oder Wellenlöten, was die Prozessgeschwindigkeit in der automatisierten Bestückung deutlich erhöht.

Technische Leistungsmerkmale unterstreichen die Qualität dieses Bauteils: Die Leiste ist für einen Nennquerschnitt von 6 mm² ausgelegt und unterstützt einen Nennstrom von 41 A bzw. 8 A. Mit einer Bemessungsspannung von 630 V (Kategorie III/2) bietet sie die nötige Sicherheit für leistungsstarke Anwendungen. Die Kontaktoberfläche aus Zinn (Sn) sorgt zudem für eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit. Für einen sicheren Halt im Betrieb sorgt die integrierte Rastverriegelung in Kombination mit dem praktischen Rastflansch, der eine feste Befestigung garantiert.
