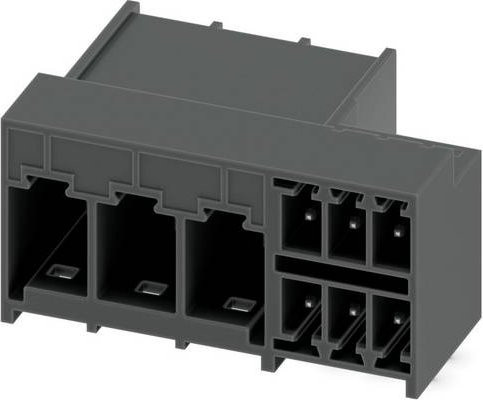

Die Phoenix Contact Leiterplatten-Hybrid-Grundleiste aus der Artikelfamilie PCH 6/..+6-G-THR bietet eine hochpräzise Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese schwarze Grundleiste zeichnet sich durch ihre robuste Bauweise und die Verwendung des bewährten COMBICON PC 6 hybrid Stecksystems aus, welches eine zuverlässige und stabile Kopplung gewährleistet. Mit einer Polzahl von 9 und einem Rastermaß von 7,62 mm ist das Bauteil ideal für Anwendungen konzipiert, die eine exakte Platzierung und hohe Leistungsfähigkeit erfordern.

In technischer Hinsicht überzeugt die Komponente durch ihre vielseitigen elektrischen Spezifikationen. Die Grundleiste verfügt über einen Nennquerschnitt von 6 mm² und ist für einen Nennstrom von bis zu 41 A ausgelegt, was sie für leistungsstarke Schaltungen prädestiniert. Die Bemessungsspannung (III/2) beträgt 630 V, wodurch eine hohe Sicherheit im Betrieb gewährleistet wird. Die Kontaktart als Stift mit einer hochwertigen Kontaktoberfläche aus Sn (Zinn) sorgt für eine optimale Leitfähigkeit und minimiert den Übergangswiderstand über lange Zeiträume.

Für die effiziente Integration in Ihre Platinen ist die Montage mittels THR-Löten oder Wellenlöten optimiert. Das lineare Pinning mit einer Pinlänge von 2,6 mm ermöglicht eine präzise Bestückung, während die Rastverriegelung für zusätzliche mechanische Stabilität sorgt. Durch die einreihige Ausführung und das standardmäßige Steckgesicht lässt sich die Hybrid-Grundleiste nahtlos in bestehende Systemarchitekturen integrieren und bietet eine professionelle Lösung für komplexe Leiterplatten-Anwendungen.
