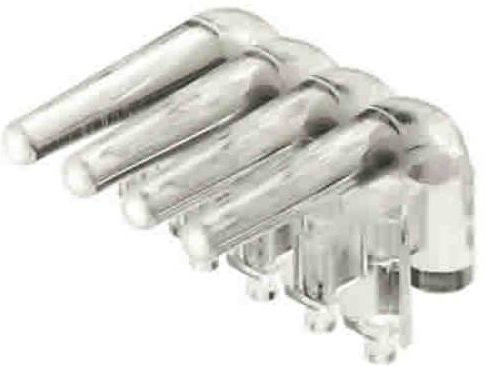

Mit dem Leiterplattensteckverbinder von Weidmüller erhältst du eine hocheffiziente Lösung für die optische Überwachung von Schaltzuständen. Dieser spezialisierte Flutlichtanzeige-Steckverbinder fungiert als ideales Bindeglied zwischen der LED und dem Frontpanel, wodurch du auf aufwendige Sonderkonstruktionen verzichten kannst. Durch die Verwendung von hochwertigem, transparentem Kunststoff wird das Licht gängiger LEDs kostengünstig und präzise über eine gebogene Lichtleitung bis in die Steckebene oder direkt durch die Frontplatte geleitet.

Die Konstruktion zeichnet sich durch eine besonders einfache Handhabung aus, da die Lichtleiter-Elemente mühelos hinter die passenden, abgewinkelten Stiftleisten mit einer 90-Grad-Abgangsrichtung gerastet werden. Dank der verschiedenen Varianten mit unterschiedlichen Lichteintrittshöhen erzielst du stets eine optimale Lichtausbeute, die perfekt auf deine spezifischen LED-Bauformen abgestimmt ist. Die runde Form des Lichtaustritts ermöglicht zudem einfache Bohrungen in der Frontplatte und stellt die problemlose Einhaltung von Luft- und Kriechstrecken sicher.

Im Vergleich zu herkömmlichen Methoden bietet dieser Steckverbinder entscheidende Vorteile für dein Design und die Produktion. Du benötigst keine zusätzliche LED-Platine hinter dem Frontpanel und kannst auf langbeinige LEDs sowie separate Halterungen verzichten. Dies führt zu einer signifikanten Vereinfachung des Herstellprozesses und einer spürbaren Senkung der Kosten. Zudem lässt sich das Bauteil bei kleineren Polzahlen flexibel abtrennen, was dir maximale Freiheit bei der technischen Umsetzung deiner Projekte bietet.
