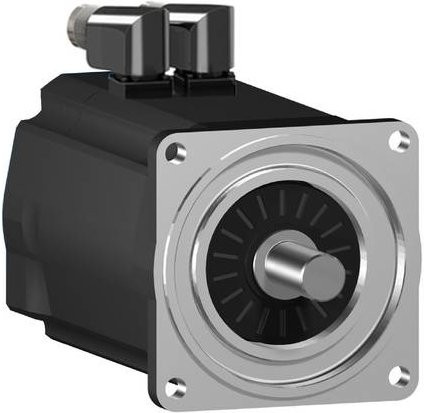

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine effiziente Kraftentfaltung, die selbst in räumlich anspruchsvollen Umgebungen überzeugt. Dank des geringen Rotorträgheitsmoments ist das System ideal für dynamische Anwendungen geeignet, die eine hohe Beschleunigungsfähigkeit und präzise Bewegungsabläufe erfordern.

In puncto Leistung setzt dieser Synchronmotor neue Maßstäbe für deine Automatisierungsprozesse. Er verfügt über ein nominelles Dauerstillstandsmoment von 19,5 Nm und kann ein beachtliches Spitzendrehmoment von 60,1 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min, wobei die spannungsabhängige Nennleistung bis zu 3660 W beträgt. Für eine exakte Positionsbestimmung sorgt der integrierte SinCos Hiperface Encoder, der als Singleturn-Variante mit 128 Perioden pro Umdrehung konzipiert ist.

Die technische Robustheit wird durch die hochwertige Verarbeitung unterstrichen. Das Gehäuse sowie das glatte Wellenende sind nach der Schutzart IP65 zertifiziert, was einen zuverlässigen Schutz gegen äußere Einflüsse gewährleistet. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind, um eine flexible Installation zu ermöglichen. Für die optimale Abstimmung und Steuerung des Motors empfehlen sich die passenden Servoverstärker der Lexium-Reihe, wie etwa die Modelle Lexium 52 oder Lexium 62.

Die technischen Eckdaten im Überblick:
Motorflansch: 140 mm
Durchmesser der Antriebswelle: 24 mm
