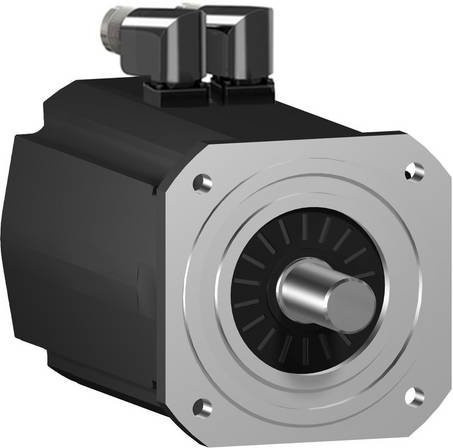

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische industrielle Anwendungen. Durch ein besonders geringes Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine extrem hohe Beschleunigungsfähigkeit, die präzise Bewegungsabläufe in automatisierten Prozessen sicherstellt. Dank einer fortschrittlichen Wicklungstechnologie erreicht das Gerät eine hohe Leistungsdichte, während es gleichzeitig in einer kompakten Bauweise überzeugt.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 64,9 Nm und kann ein beachtliches Spitzendrehmoment von 220 Nm generieren. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 2400 U/min und eine spannungsabhängige Nennleistung von bis zu 7140 W. Für eine exakte Positionsbestimmung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet.

Die technische Konstruktion ist auf Langlebigkeit und Schutz ausgelegt. Während das Motorgehäuse der Schutzart IP65 entspricht, ist das Wellenende mit einer Passfeder ausgestattet und weist die Schutzart IP54 auf. Eine integrierte Haltebremse sorgt für zusätzliche Sicherheit bei Stillstand. Die praktische elektrische Anbindung erfolgt über drehbare und 90° gewinkelte Steckverbinder (M40 + M23). Für eine optimale Systemintegration wird die Verwendung der passenden Servoverstärker aus der Lexium-Reihe empfohlen.

Die technischen Eckdaten im Überblick:
Motorflansch: 205 mm
Durchmesser der Antriebswelle: 38 mm
Farbe: Schwarz
