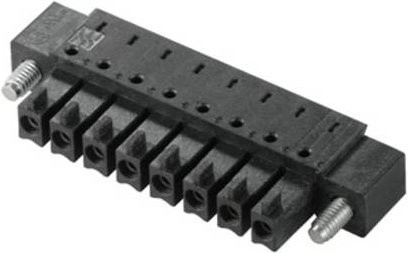

Die invertierte Buchsenleiste BCL-SMT von Weidmüller bietet eine hochfunktionale Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser hochwertige Leiterplattensteckverbinder zeichnet sich durch eine präzise Verarbeitung aus und ist speziell für die effiziente Verbindung von Baugruppen konzipiert. Durch die schwarze Farbgebung und das kompakte Design fügt sich das Bauteil nahtlos in moderne Schaltungsdesigns ein.

Ein wesentlicher Vorteil dieser Buchsenleiste ist die erhöhte Fingersicherheit auf der Leiterplatte, was sie besonders für spannungsführende Ausgänge prädestiniert. Dank der Reflow-Lötfähigkeit lässt sich der Steckverbinder problemlos in automatisierte Bestückungs- und Lötprozesse integrieren, was die Produktionsgeschwindigkeit optimiert. Mit einem Raster von 3,81 mm ist das Bauteil zudem layoutkompatibel zu gängigen Steckverbindern und bietet ausreichend Platz für eine individuelle Kodierung oder Bedruckung.

Die vielseitige Anordnung ermöglicht dir maximale Gestaltungsfreiheit bei der Entwicklung deiner Hardware. Du kannst zwischen zwei Abgangsrichtungen wählen: einer 180 ° stehenden oder einer 90 ° liegenden Ausführung. Für die Montage stehen zwei Gehäuse-Varianten zur Verfügung, wobei die Version mit invertiertem Lötflansch eine Befestigung zur Leiterplatte ohne zusätzliche Verschraubung ermöglicht. Die technische Leistungsfähigkeit wird durch eine Spannungsfestigkeit von bis zu 320 V (IEC) und eine Strombelastbarkeit von 17,5 A (IEC) unterstrichen, was diesen Steckverbinder zu einer zuverlässigen Komponente für deine Board-to-board-Verbindungen macht.
