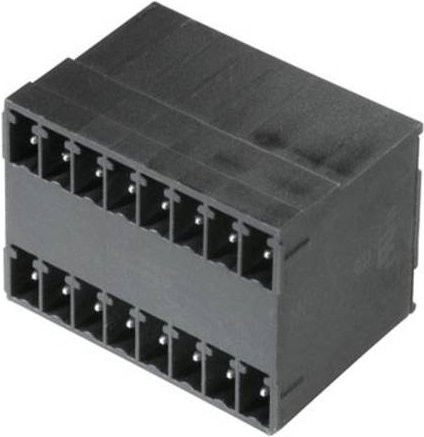

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Elektronikkomponenten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch die intelligente Konstruktion ermöglicht die Stiftleiste den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Das Design der Stiftleiste ist mit einer Abgangsrichtung von 90° (liegend) konzipiert, wodurch die Anschlüsse in einer Ebene liegen. Dies gewährleistet einen idealen, frontplattenschlüssigen Zugang zu den Verbindungen. Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die verzinnte Oberfläche sorgen für eine zuverlässige elektrische Verbindung und eine klare optische Abgrenzung auf der Platine.

Technische Details unterstreichen die Leistungsfähigkeit dieses Bauteils: Die Komponente ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Integration in deine Hardware ermöglicht. Zudem bietet der Steckverbinder integrierten Platz für Beschriftungen und eine individuelle Kodierung, damit du deine technischen Projekte stets übersichtlich und sicher organisieren kannst.
