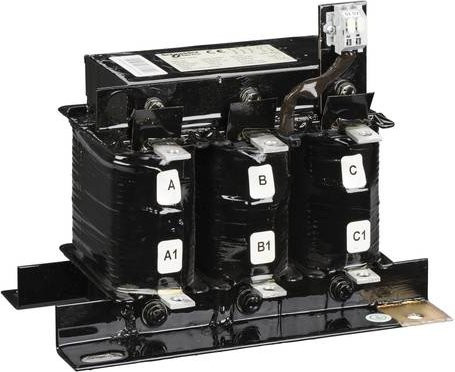

Die VarPlus-Drosselspule von Schneider Electric bietet eine hocheffiziente Lösung zum Schutz Ihrer elektrischen Anlagen. Durch die gezielte Unterdrückung von Oberwellen wird die Belastung für angeschlossene Kondensatoren signifikant reduziert, was die Lebensdauer und Zuverlässigkeit Ihres gesamten Systems nachhaltig steigert. Diese Komponente ist speziell dafür konzipiert, im Serienschwingkreis zu arbeiten, wobei die Abstimmung so erfolgt, dass die Serienresonanzfrequenz unter der niedrigsten im System auftretenden Oberschwingungsfrequenz liegt.

Diese technische Drossel ist für eine Ausgangsleistung von 12,5 kVar optimiert. Bei einer Betriebsspannung von 400V AC und einer Frequenz von 50 Hz arbeitet das Bauteil mit einer Abstimmfolge von 4,2/210 Hz und weist eine relative Impedanz von 5,7 % auf. Um eine optimale Betriebssicherheit zu gewährleisten, erfüllt die Komponente die strengen Anforderungen der Norm IEC 60068. Da das Bauteil auf eine effiziente Wärmeabfuhr angewiesen ist, erfordert der Betrieb eine erzwungene Konvektion durch die zusätzliche Installation eines Lüfters.

Das Gehäuse der Drosselspule ist in einem funktionalen Schwarz gehalten und zeichnet sich durch eine robuste Bauweise aus. Mit einem Gewicht von 12,5 kg ist die Komponente für den professionellen Einsatz in industriellen Umgebungen ausgelegt. Die präzisen Abmessungen ermöglichen eine exakte Planung in Ihren Schaltschränken:
B/T/H: 240 x 160 x 220 cm
