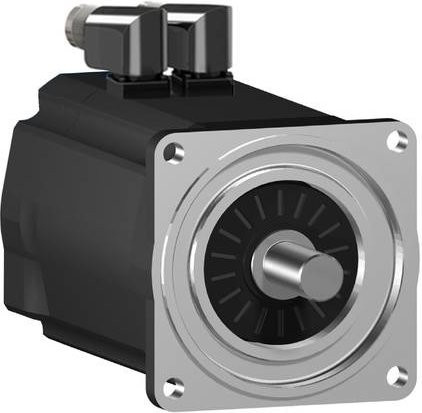

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine hocheffiziente Energieübertragung, die ideal für anspruchsvolle und dynamische industrielle Anwendungen geeignet ist. Ein wesentliches Merkmal dieser Serie ist das geringe Rotorträgheitsmoment, welches dir eine exzellente Beschleunigungsfähigkeit für präzise Bewegungsabläufe garantiert.

In puncto Kraft setzt der Motor neue Maßstäbe, da er ein nominelles Dauerstillstandsmoment von 19,5 Nm liefert und ein beachtliches Spitzendrehmoment von 60,1 Nm erreicht. Je nach gewählter Versorgungsspannung kann eine Nenndrehzahl von bis zu 3600 U/min sowie eine spannungsabhängige Nennleistung von bis zu 3660 W realisiert werden. Für eine hochgenaue Positionsbestimmung ist ein integrierter Multiturn-Encoder verbaut, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet und somit eine präzise Steuerung deiner Prozesse sicherstellt.

Die robuste Konstruktion des Motors ist für den Einsatz in anspruchsvollen Umgebungen optimiert. Während das Wellenende die Schutzart IP65 aufweist, ist das gesamte Motorgehäuse nach IP67 geschützt, was einen hohen Widerstand gegen äußere Einflüsse bietet. Die Antriebswelle verfügt über einen Durchmesser von 24 mm und ist mit einer Passfeder ausgestattet. Für eine sichere Installation und Handhabung sind ein Motorflansch von 140 mm sowie eine integrierte Haltebremse vorhanden. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind, um eine flexible Integration in dein System zu ermöglichen.
