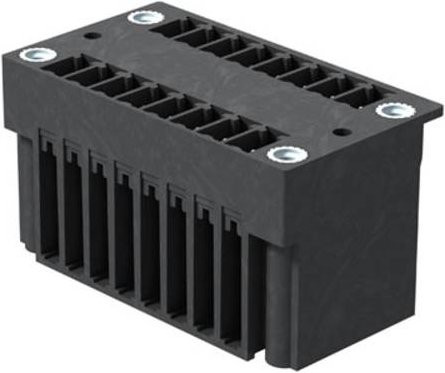

Mit dem Weidmüller Steckverbinder SCD-THR erhältst du eine hochmoderne Lösung für anspruchsvolle Elektronikanwendungen. Diese Doppelstock-Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch die intelligente Konstruktion lassen sich zwei Schnittstellen auf derselben Grundfläche realisieren, was dir ermöglicht, die Montage in nur einem einzigen Arbeitsgang abzuschließen.

Die technische Präzision zeigt sich im Raster von 3,81 mm, wodurch dieser Steckverbinder layoutkompatibel zu gängigen Systemen ist. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine optische Einheitlichkeit in deiner Hardware, sondern garantieren auch eine zuverlässige elektrische Verbindung. Mit einer Polzahl von 18 und einer Abgangsrichtung von 90 ° (liegend) bietet das Bauteil eine optimale Platzersparnis auf der Leiterplatte und ermöglicht einen frontplattenschlüssigen Zugang.

Für maximale Flexibilität und Sicherheit im Betrieb bietet die Stiftleiste integrierten Platz für Beschriftungen und eine individuelle Kodierung. Die elektrischen Spezifikationen sind auf Leistung ausgelegt: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) sowie Stromstärken von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Ob in der industriellen Automatisierung oder in komplexen Steuerungsgeräten – dieser Leiterplattensteckverbinder mit Reflow-Lötanschluss und einer Lötstiftlänge von 3,2 mm ist die ideale Wahl für professionelle Anwendungen.
