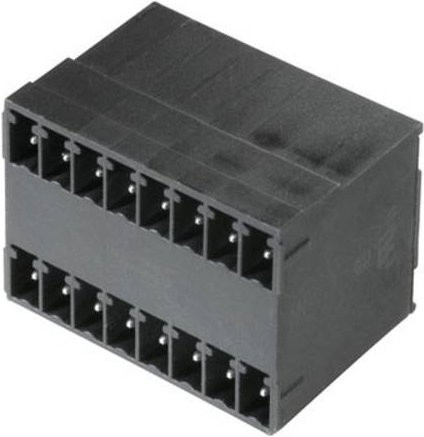

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Der Steckverbinder zeichnet sich durch eine praktische Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der seitlich geschlossenen Bauweise und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet. Die schwarze Ausführung der Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Mit einem Rastermaß von 3,81 mm ist dieses Bauteil zudem layoutkompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert.

Für eine präzise und sichere Verbindung sorgt der Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die Kontakte sind hochwertig verzinnt, um eine optimale Leitfähigkeit und Lötbarkeit zu garantieren. Mit einer Polzahl von 12 bietet die Komponente ausreichend Anschlusspunkte für komplexe Schaltungen. Zudem ist das Gehäuse so konzipiert, dass ausreichend Platz für individuelle Beschriftungen und Kodierungen vorhanden ist, wodurch die Fehlerquote bei der Montage minimiert wird. Diese SCD Doppelstock-Stiftleiste vereint technische Präzision mit hoher Funktionalität für professionelle Anwendungen.
