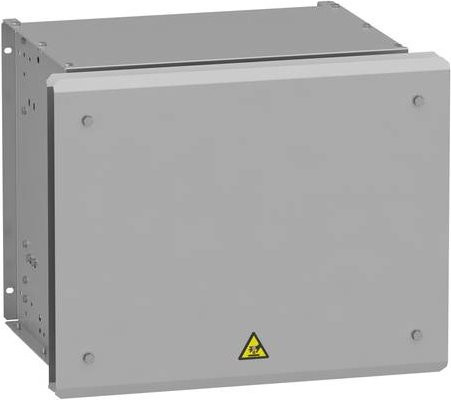

Der Bremswiderstand von Schneider Electric ist eine essenzielle Komponente für die präzise Steuerung und Sicherheit deiner Antriebssysteme. Er wurde speziell für die Verwendung mit den Umrichtern ATV930D55M3C und D75M3C entwickelt, um eine effiziente Energieabfuhr während der Bremsphasen zu gewährleisten. Mit einer Leistung von 5,1 kW bietet dieses Bauteil die notwendige Stabilität für anspruchsvolle industrielle Anwendungen.

Die technische Auslegung des Widerstands ermöglicht eine optimale Handhabung verschiedener Lastprofile. Durch die Berücksichtigung eines mittleren Bremszyklus stellt das Gerät sicher, dass die abgeleitete Leistung auch bei einer Umgebungstemperatur von 50 °C zuverlässig in das Gehäuse abgeführt wird. Der Widerstand weist bei einer Temperatur von 20 °C einen Wert von 1,4 Ω auf. Dank der robusten Schutzart IP23 ist das Bauteil zudem gegen das Eindringen von Fremdkörpern geschützt, was die Langlebigkeit in technischen Umgebungen erhöht.

In Bezug auf die Leistungsfähigkeit ist der Widerstand für verschiedene Szenarien ausgelegt. Er bewältigt sowohl eine Standard Überlast als auch eine Hohe Überlast, wobei beide Varianten ein Bremsen über einen Zeitraum von 4 Sekunden bei einem Zyklus von 40 Sekunden unterstützen. Die Flexibilität bei der Stromversorgung wird durch die Kompatibilität mit Spannungen von 200-240 V oder 380-480 V bei 50/60 Hz erreicht. Das Bauteil ist in einem funktionalen Grau gehalten und benötigt pro Umrichter lediglich ein Exemplar, um einen reibungslosen Betrieb zu garantieren.
