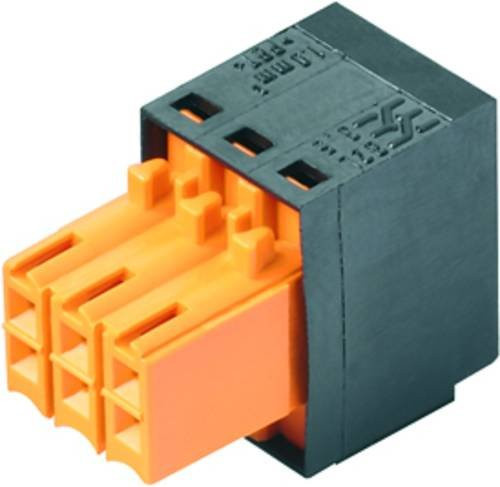

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für deine elektrischen Verbindungen auf Leiterplatten. Dieser hochwertige Buchsenstecker zeichnet sich durch eine Polzahl von 6 aus und ist speziell für Anwendungen mit einem Rastermaß von 3,50 mm konzipiert. Dank der Bauweise mit einem 180°-Winkel bietet das Bauteil eine optimale Ausrichtung in deiner Schaltung und gewährleistet eine stabile mechanische Integration.

Ein besonderes technisches Highlight ist die integrierte Querverbindung innerhalb der Buchsenleiste. Diese ermöglicht dir ein unterbrechungsfreies Weiterleiten des Potentials direkt zwischen den Polen der übereinanderliegenden Reihen. Dies geschieht selbst bei voller Strombelastbarkeit des maximal anschließbaren Leiterquerschnitts, was die Effizienz und Zuverlässigkeit deiner Installation deutlich steigert. Die vertikale Anordnung der Querverbindung sorgt dabei für eine platzsparende und dennoch leistungsstarke Umsetzung.

Die Verbindungstechnik basiert auf einem modernen Zugfederanschluss mit gerader Abgangsrichtung. Diese Methode garantiert einen sicheren und dauerhaften Halt der Leiter, wobei der Klemmbereich flexibel für Querschnitte von 0,20 bis 1,0 mm² (IEC) bzw. 28 bis 18 AWG (UL) genutzt werden kann. Mit einer Bemessung von bis zu 80 V (IEC) bzw. 150 V (UL) und einer Stromstärke von 10 A (IEC/UL) ist dieser Leiterplattensteckverbinder für anspruchsvolle technische Anforderungen bestens gerüstet. Zudem ist das Bauteil durch einen deutlichen Markierungsaufdruck leicht zu identifizieren, was die Montage und Wartung in komplexen Systemen erheblich erleichtert.
