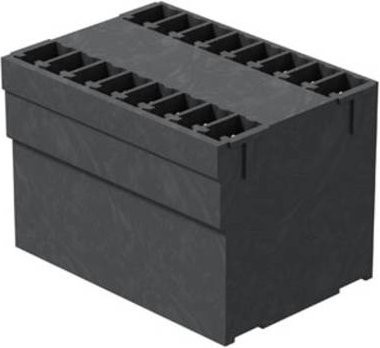

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Der Steckverbinder zeichnet sich durch eine Abgangsrichtung von 180° aus, was einer stehenden Montage entspricht. Dank der seitlich geschlossenen Bauweise und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet. Die schwarze Ausführung sowie die hochwertige verzinnte Oberfläche sorgen nicht nur für eine optische Einheitlichkeit, sondern unterstützen auch eine zuverlässige elektrische Verbindung. Mit einem Raster von 3,81 mm ist dieses Bauteil zudem layout-kompatibel zu gängigen Steckverbindern auf dem Markt.

Für maximale Flexibilität und Fehlervermeidung bietet die Stiftleiste integrierten Platz für Beschriftungen und eine individuelle Kodierung. Die technischen Spezifikationen unterstreichen die Robustheit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher leiten. Mit einer Polzahl von 16 und einer Lötstiftlänge von 3,2 mm ist dieser Lötanschluss ein präzises Werkzeug für professionelle Anwendungen in der industriellen Elektronik.
