Die VarPlus-Drosselspulen von Schneider Electric bieten eine hocheffiziente Lösung zum Schutz Ihrer elektrischen Anlagen. Durch die gezielte Vermeidung der Verstärkung von Oberwellen im System tragen diese Komponenten maßgeblich zur Langlebigkeit und Sicherheit Ihrer Kondensatoren bei. Die Drossel ist so konfiguriert, dass sie im Serienschwingkreis arbeitet, wobei die Serienresonanzfrequenz bewusst unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt.

Dieses technische Bauteil ist speziell für eine Ausgangsleistung von 50 kVar ausgelegt. Bei einer Spannung von 400V AC und einer Frequenz von 50 Hz arbeitet die Drossel mit einer Abstimmfolge von 3,8/190 Hz und weist eine relative Impedanz von 7 % auf. Um eine optimale Betriebstemperatur zu gewährleisten, ist für dieses Modell eine erzwungene Konvektion notwendig, weshalb die Installation eines zusätzlichen Lüfters erforderlich ist. Die Einhaltung höchster Qualitätsstandards wird durch die Konformität mit der Norm IEC 60068 sichergestellt.

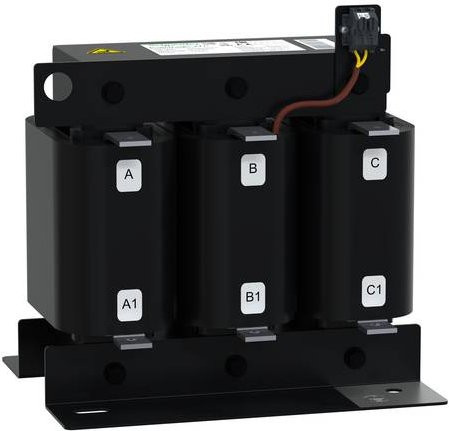

Das Gehäuse der Drosselspule ist in einem funktionalen Schwarz gehalten und überzeugt durch eine robuste Bauweise. Mit einem Gewicht von 22 kg ist das Bauteil für den professionellen Einsatz in industriellen Umgebungen ausgelegt. Die kompakten Abmessungen ermöglichen eine präzise Integration in Ihre bestehende Infrastruktur.
Die Maße des Gehäuses sind: Höhe: 270 mm, Breite: 260 mm, Tiefe: 200 mm.
