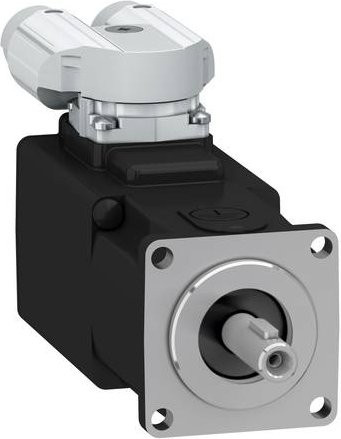

Der Lexium SH3 Servomotor von Schneider Electric bietet eine leistungsstarke Lösung für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine außerordentlich hohe Beschleunigungsfähigkeit, was ihn ideal für Prozesse macht, die schnelle Reaktionszeiten erfordern. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine beachtliche Leistungsdichte, obwohl er in einer besonders kompakten Ausführung gefertigt ist.

In puncto Leistung überzeugt der Motor mit einem nominellen Dauerstillstandsmoment von 0,21 Nm und kann ein Spitzendrehmoment von 0,75 Nm erreichen. Je nach gewählter Versorgungsspannung liegt die Nenndrehzahl bei bis zu 9000 U/min, während die spannungsabhängige Nennleistung bis zu 170 W beträgt. Für eine präzise Positionssteuerung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit einer Auflösung von 16 Perioden pro Umdrehung arbeitet.

Die robuste Bauweise des Motors ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Das Gehäuse sowie die gesamte Einheit sind nach der Schutzart IP65 zertifiziert, wodurch der Synchronmotor optimal gegen äußere Einflüsse geschützt ist. Für die mechanische Installation ist ein Motorflansch von 40 mm vorgesehen, während die Antriebswelle einen Durchmesser von 8 mm aufweist und mit einer Passfeder ausgestattet ist. Ein integrierter Haltebremse sorgt zudem für zusätzliche Sicherheit bei Stillstandspositionen.

Die elektrische Anbindung erfolgt unkompliziert über Steckverbinder (2x Y-TEC), die um 90° gewinkelt und drehbar sind, um eine flexible Kabelführung zu ermöglichen. Um das volle Potenzial dieses Systems auszuschöpfen, empfiehlt sich die Kombination mit den passenden Servoverstärkern der Lexium-Reihe, wie etwa Lexium 52 oder Lexium 62.
