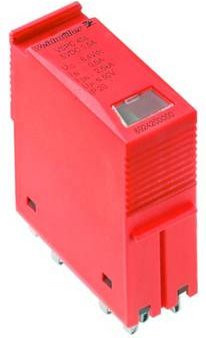

Mit dem hochwertigen Überspannungsschutz von Weidmüller sicherst du deine technischen Anlagen effektiv gegen schädliche Spannungsspitzen ab. Dieses spezialisierte Bauteil ist ideal für die Absicherung von Binärsignalen im Symmetrical Load (SL) Bereich konzipiert. Es schützt eine Vielzahl von Komponenten wie Endschalter, Taster, Positionsgeber, Lichtschranken oder Magnetventile zuverlässig vor elektrischen Überlastungen.

Die technische Umsetzung ermöglicht den Einsatz in Zweileitersystemen mit gemeinsamem Bezugspotenzial für Spannungen von 5 V bis 60 V. Dank des steckbaren Ableiters kannst du das System unterbrechungsfrei und impedanzneutral bedienen, was ein sicheres Stecken und Ziehen im laufenden Betrieb erlaubt. Der platzsparende Aufbau ist speziell für die Unterbringung von bis zu vier binären Signalen optimiert und sorgt so für eine effiziente Nutzung deines Schaltschranks.

Besonderen Wert legt die Konstruktion auf maximale Sicherheit und Störungsfreiheit. Ein integrierter PE-Fuß leitet Ströme von bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) sicher gegen Erde ab. Durch den massefreien PE-Anschluss vermeidest du effektiv Störströme, die durch Potentialunterschiede entstehen könnten. Die Einhaltung der Errichtungsnormen IEC 62305 und IEC 61643-22 garantiert zudem eine professionelle Anwendung nach höchsten Standards.

Für eine schnelle und fehlerfreie Handhabung im Arbeitsalltag verfügt das Modul über eine farbige Kennzeichnung der Spannungsebenen in Rot. Dies ermöglicht dir eine sofortige Identifikation der Spannungsstufen direkt im Schaltschrank. Ein integriertes Kodierelement stellt die Sicherheitsfunktion sicher, indem es die korrekte Zuordnung der unterschiedlichen Spannungsstufen gewährleistet.
