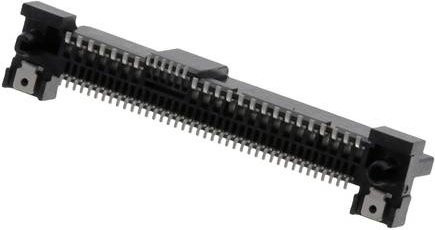

Die hochwertige Molex SAS-3/PCIe-3 Receptacle bietet eine präzise Lösung für anspruchsvolle Konnektivitätsanforderungen in modernen Elektroniksystemen. Dieses vertikale Bauteil ist speziell für die Surface Mount-Montage konzipiert und zeichnet sich durch eine exzellente Signalübertragung aus. Mit einer Kapazität von 68 Circuits ermöglicht die Steckverbindung eine effiziente und zuverlässige Datenkommunikation innerhalb komplexer Hardware-Architekturen.

Die technische Konstruktion überzeugt durch eine durchdachte Geometrie, die eine stabile Integration auf der Leiterplatte gewährleistet. Das Bauteil verfügt über einen Signal Pitch von 1,27 mm sowie einen 0,80 mm Signal Pitch, was eine hochpräzise Ansteuerung der Signale sicherstellt. Ein integrierter Front Solder Tab sorgt für zusätzliche mechanische Stabilität während des Lötprozesses. Dank der Lead-Free-Zertifizierung entspricht das Produkt zudem modernen Umweltstandards und ist ideal für zeitgemäße Fertigungsprozesse geeignet.

In der praktischen Anwendung bietet die Komponente durch ihre spezifischen Dimensionen eine optimale Passform. Die Bauhöhe beträgt 8,15 mm, während die Peg-Länge bei 2,00 mm und der Peg-Durchmesser bei 2,36 mm liegt. Für eine sichere Montage auf einer 1,60 mm PCB Thickness ist das Design perfekt optimiert. Die Lieferung erfolgt in einer praktischen Embossed Tape and Reel Verpackung, die eine automatisierte Bestückung ermöglicht. In klassischem Schwarz gehalten, fügt sich das Bauteil unauffällig in die technische Umgebung ein und garantiert höchste Funktionalität für deine PCIe-Anwendungen.
