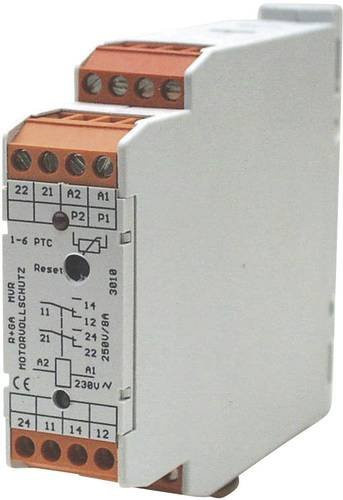

Das hochwertige Relais von Appoldt bietet eine zuverlässige Lösung für die präzise Überwachung von Temperaturverläufen in technischen Systemen. Durch die Anwendung des Ruhestromprinzips wird der Messkreis kontinuierlich auf Unterbrechungen überwacht, was ein Höchstmaß an Sicherheit im Betrieb gewährleistet. Das Gerät ist speziell für die Zusammenarbeit mit allen PTC-Widerständen nach DIN 44081 konzipiert, sofern deren Summen-Kaltwiderstand bei einer Reihenschaltung den Wert von 1500 Ω nicht überschreitet.

Ein wesentliches Sicherheitsmerkmal dieses Überwachungsrelais ist der integrierte Transformator nach VDE 0551. Dieser sorgt dafür, dass der Messkreis effektiv galvanisch vom Netz getrennt ist, wodurch elektrische Störungen minimiert und die Sicherheit der angeschlossenen Komponenten erhöht wird. Die maximale Fühlerspannung beträgt dabei 7,6 V, was eine stabile Signalverarbeitung ermöglicht.

Die Funktionsweise ist intuitiv und präzise auf thermische Veränderungen abgestimmt. Bei einem geringen Fühlerwiderstand bleibt das Ausgangsrelais angezogen. Sobald jedoch die definierte Nennabschalt-Temperatur erreicht wird und der Fühlerwiderstand hochohmig wird, fällt das Relais zuverlässig ab. Mit einem Ansprechwert von ca. 3 K und einer Toleranz von etwa ±8 °C reagiert das System äußerst exakt auf Temperaturänderungen. Zudem sorgt eine Schalthysterese von 10 % des Ansprechwerts für einen stabilen Rückfallwert, was ein unkontrolliertes Schalten verhindert und die Langlebigkeit der gesamten Installation unterstützt.
