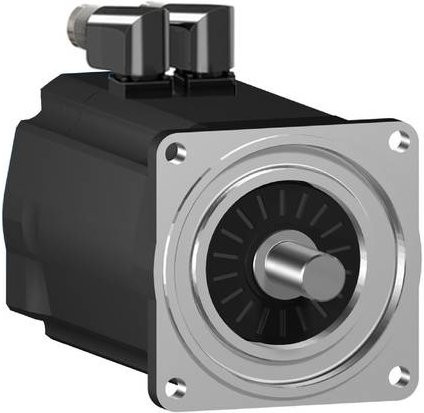

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische Anwendungen in der Industrie. Durch ein besonders geringes Rotorträgheitsmoment ermöglicht dieser AC-Servomotor extrem hohe Beschleunigungswerte, was ihn zur idealen Wahl für Prozesse macht, die schnelle Reaktionszeiten erfordern. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine überdurchschnittlich hohe Leistungsdichte, obwohl er in einer besonders kompakten Ausführung gefertigt ist.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 27,8 Nm und kann ein beachtliches Spitzendrehmoment von bis zu 90,2 Nm generieren. Die Nenndrehzahl ist flexibel und erreicht, abhängig von der gewählten Versorgungsspannung, bis zu 3600 U/min. Damit liefert der Motor eine spannungsabhängige Nennleistung von bis zu 3430 W und stellt sicher, dass auch intensive Arbeitszyklen zuverlässig bewältigt werden.

Für eine präzise Positionierung sorgt der integrierte Encoder. Dieser ist als Singleturn-Variante mit 128 Perioden pro Umdrehung (128x1024) im SinCos Hiperface-Format ausgeführt. Die elektrische Anbindung erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar gestaltet sind, um die Installation in engen Gehäusen zu erleichtern. Das robuste Gehäuse sowie das glatte Wellenende sind nach der Schutzart IP65 zertifiziert, was einen effektiven Schutz gegen Staub und Strahlwasser gewährleistet.

Die technischen Spezifikationen im Überblick: Der Motor verfügt über einen Motorflansch von 140 mm und eine Antriebswelle mit einem Durchmesser von 24 mm. Für ein optimales Zusammenspiel mit der Steuerungstechnik werden die Servoverstärker der Lexium-Reihe, wie Lexium 52 oder Lexium 62, empfohlen.
