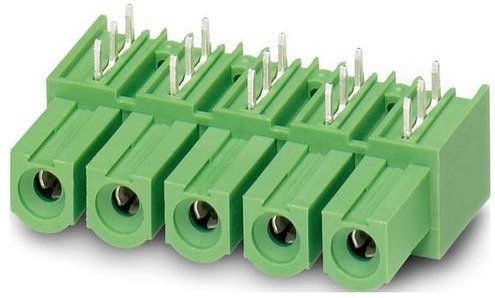

Die Leiterplatten-Grundleiste der Marke Phoenix Contact bietet eine hochpräzise Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese hochwertige Komponente aus der Artikelfamilie IPC 16/..-GU zeichnet sich durch ihre robuste Bauweise und technische Zuverlässigkeit aus. Mit einem Nennquerschnitt von 16 mm² ist die Grundleiste ideal für Anwendungen ausgelegt, die eine hohe Leistungsfähigkeit erfordern, da sie einen Nennstrom von 76 A sowie eine Bemessungsspannung von 1000 V sicher bewältigt.

Das Design der Grundleiste ist in einem funktionalen Grün gehalten, was eine einfache Identifikation auf der Leiterplatte ermöglicht. Durch die Verwendung einer Kontaktoberfläche aus Silber (Ag) wird eine exzellente Leitfähigkeit und Langlebigkeit der elektrischen Kontakte gewährleistet. Die Kontaktart als Buchse in Kombination mit dem bewährten COMBICON PC 16 Stecksystem garantiert eine stabile und sichere Verbindung zwischen den Komponenten. Mit einer Polzahl von 2 und zwei Potenzialen ist dieses Bauteil perfekt auf spezifische Schaltungsanforderungen abgestimmt.

Für die technische Integration ist das lineare Pinning mit einer Pinlänge von 4 mm entscheidend, wobei pro Potenzial drei Lötpins zur Verfügung stehen. Die Montage erfolgt unkompliziert durch Wellenlöten, was eine effiziente Serienfertigung unterstützt. Ein besonderes Merkmal ist das Rastermaß von 10,16 mm sowie die spezielle Ausrichtung des Steckgesichts, welches umgedreht ist. Dabei verläuft die Steckrichtung parallel zur Leiterplatte, während der Steckerteil um 180° zur Steckachse gedreht ist, um optimale Platzverhältnisse und eine präzise Handhabung zu ermöglichen.
