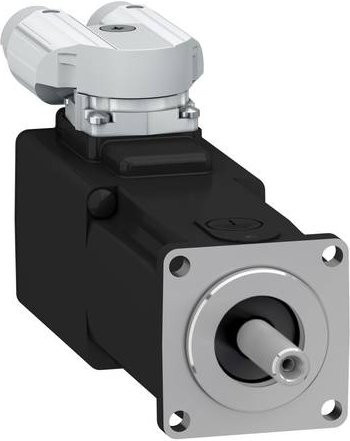

Der Lexium SH3 Servomotor von Schneider Electric bietet eine leistungsstarke Lösung für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine außerordentlich hohe Beschleunigungsfähigkeit, was ihn ideal für Prozesse macht, die schnelle Reaktionszeiten erfordern. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine beachtliche Leistungsdichte, obwohl er in einer besonders kompakten Ausführung gefertigt ist.

In puncto Leistung überzeugt das Modell mit einem nominellen Dauerstillstandsmoment von 0,21 Nm und kann ein Spitzendrehmoment von bis zu 0,75 Nm generieren. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 9000 U/min und eine spannungsabhängige Nennleistung von bis zu 170 W. Für eine präzise Positionierung sorgt der integrierte SinCos Hiperface Encoder, der als Singleturn mit 16 Perioden pro Umdrehung (16x1024) konzipiert ist und somit eine exakte Rückmeldung der Bewegungsabläufe garantiert.

Die robuste Bauweise des Motors ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Sowohl das Motorgehäuse als auch das Wellenende sind nach der Schutzart IP65 zertifiziert, was einen effektiven Schutz gegen äußere Einflüsse bietet. Der elektrische Anschluss erfolgt unkompliziert über zwei 90° gewinkelte und drehbare Y-TEC Steckverbinder. Für zusätzliche Sicherheit im Betrieb ist eine integrierte Haltebremse verbaut. Der Motor verfügt über einen Motorflansch von 40 mm und eine glatte Antriebswelle mit einem Durchmesser von 8 mm. Um das volle Potenzial dieses Synchronmotors auszuschöpfen, empfiehlt sich die Verwendung der passenden Servoverstärker aus der Lexium-Reihe, wie etwa Lexium 52 oder Lexium 62.
