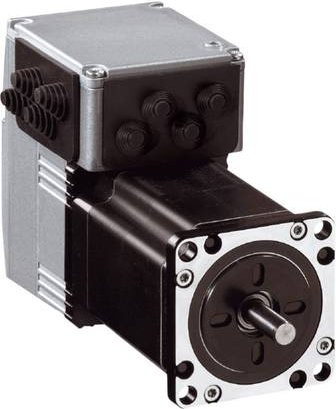

Der integrierte Schrittmotor der Reihe Lexium ILS1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken 3-Phasen-Schrittmotor mit einer kompakten, direkt integrierten Ansteuerelektronik. Durch die geringen Abmessungen eignet sich das System ideal für Anwendungen, bei denen wertvoller Bauraum optimiert werden muss, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein wesentliches Merkmal dieses Antriebs ist das hohe Dauerstillstandsmoment, das zusammen mit exzellenten Gleichlaufeigenschaften für eine präzise Positionierung sorgt. Mit einem maximalen Drehmoment von 1,5 Nm und einem Haltemoment von 1,7 Nm bewältigt der Motor zuverlässig die geforderten mechanischen Lasten. Die Wicklung ist gezielt für mittlere Drehzahlen ausgelegt, was eine ausgewogene Performance in verschiedenen Betriebsbereichen ermöglicht.

Die technische Steuerung erfolgt unkompliziert über Puls/Richtung mit 5V, während ein integriertes Messsystem einen Indexpuls zur genauen Rückmeldung überträgt. Für maximale Sicherheit im Betrieb stehen dedizierte Steuereingänge für die STO-Funktion (Safe Torque Off) zur Verfügung. Die elektrische Anbindung wird durch praktische Leiterplattensteckverbinder erleichtert, die eine einfache Installation ermöglichen. Das System arbeitet mit einer Versorgungsspannung von 24-36 VDC und verfügt über ein praktisches Flanschmaß von 57 mm zur sicheren Befestigung.
