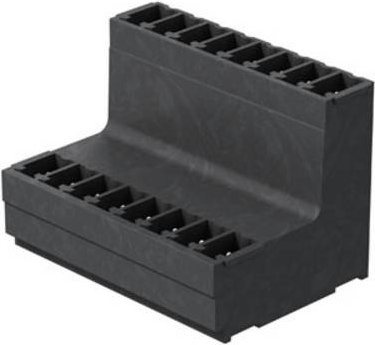

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder ist gezielt für den Reflow-Lötprozess konzipiert und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Dies spart wertvollen Platz auf deiner Leiterplatte und optimiert die Komponentenplatzierung in einem einzigen Arbeitsgang.

Mit einer Polzahl von 28 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitlich geschlossene Bauweise unterstreichen die professionelle Qualität des Bauteils. Dank der 90°-Abgangsrichtung, die als liegende Ausführung realisiert ist, bietet die Stiftleiste eine flexible Integration in deine Schaltung. Die Anschlüsse sind in zwei versetzten Ebenen angeordnet, was dir einen freien Zugang zu jeder einzelnen Reihe ermöglicht.

Für eine zuverlässige elektrische Verbindung ist der Reflow-Lötanschluss verzinnt ausgeführt, wobei die Lötstiftlänge 3,2 mm beträgt. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Zudem ist das Design so optimiert, dass ausreichend Platz für individuelle Beschriftungen und Kodierungen vorhanden ist, um die Fehlerquote bei der Montage zu minimieren und eine eindeutige Identifizierung der Kontakte zu gewährleisten.
